- デジタル・オシロスコープ ＡＤ-５１４３
デジタル・オシロスコープ ＡＤ-５１４３
周波数帯域：２５MHz
最高サンプリングレート：２５０MS/s
入力チャンネル：2チャンネル

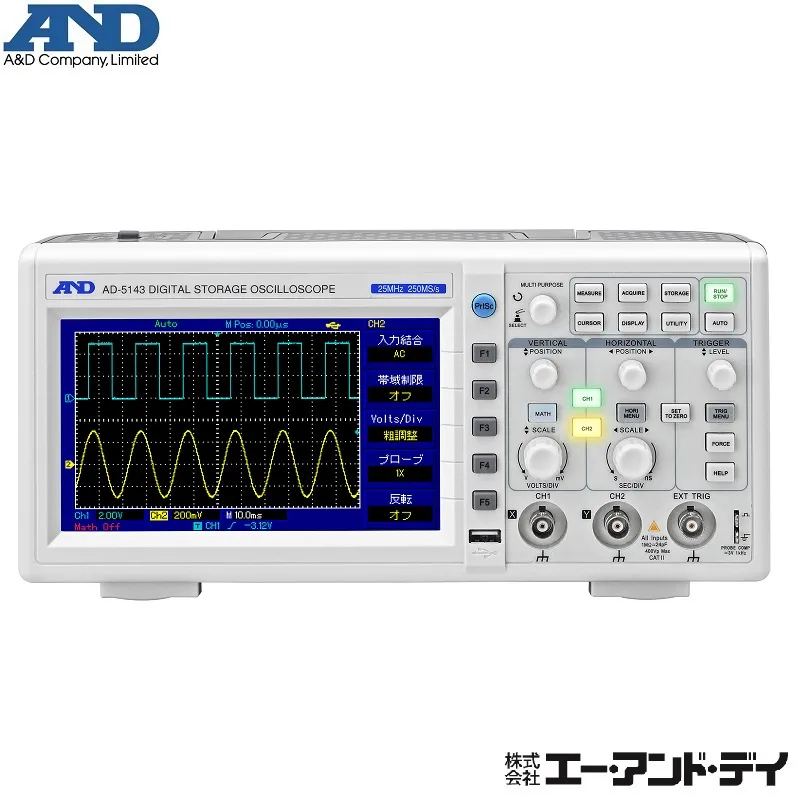

ＡＤ-５１４３は、２５MHzの帯域を有するデジタルストレージオシロスコープです。
見やすく使いやすいシンプル操作で基本計測器を追求しました。
大学・高校・中学校における物理学､電気･電子工学や理科の学生実験、研究・開発・製造の設備、電気､電子設備の点検やメンテナンスなど幅広い分野で活躍します。
●周波数帯域：２５MHz
●最高サンプリングレート：２５０MS/s
●入力チャンネル：２チャンネル
●メモリレコード長：５１２K
●６桁周波数カウンタ機能
●演算機能・自動測定機能
●波形およびパネル設定の保存と呼出
●合否判定機能
●７インチカラー液晶ディスプレイ
●ＵＳＢポート搭載
仕様
| 商品番号 | 8005AD5143 | 名称 | デジタルストレージオシロスコープ |
|---|---|---|---|
| 型式 | ＡＤ-５１４３ | 入力(垂直軸) 周波数帯域(－３dB) |
ＤＣ結合：ＤＣ～２５MHz・帯域制限オフの場合 ＡＣ結合：１０～２５MHz |
| 入力(垂直軸) 立ち上げ時間 |
１４ns以下 | 入力(垂直軸) 入力感度 |
１mV/div～２０V/div・１-２-５ステップ |
| 入力(垂直軸) ＤＣゲイン確度 |
±５%：１mV/div～２mV/div ±４%：５mV/div ±３%：１０mV/div～２０V/div |
入力(垂直軸) 入力結合 |
ＤＣ・ＡＣ・ＧＮＤ |
| 入力(垂直軸) 入力インピーダンス |
１MΩ±２%・２４pF±３pF | 入力(垂直軸) 極性 |
ノーマル・反転 |
| 入力(垂直軸) 最大入力レベル |
４００V (ＤＣ＋ＡＣピーク)・ＣＡＴⅡ | 入力(垂直軸) オフセットレンジ |
±１.５V：１mV/div～１００mV/div ±４５V ：２００mV/div～２０V/div |
| トリガ ソース信号 |
ＣＨ１・ＣＨ２・外部トリガ・ＡＣライン・ＡＬＴ | トリガ トリガモード |
オート・ノーマル・シングル |
| トリガ トリガ形式 |
エッジ・パルス幅・ビデオ | トリガ 結合モード・フィルタ |
ＤＣ・ＡＣ・ＨＦ除去・ＬＦ除去 |
| トリガ 周波数カウンタ |
トリガソース信号の周波数を表示 | トリガ 感度 |
１div |
| トリガ ホールドオフ時間 |
８０ns～１０s | 外部トリガ 入力インピーダンス |
１MΩ±２%・２４pF±３pF |
| 外部トリガ 最大入力レベル |
４００V (ＤＣ＋ＡＣピーク)・ＣＡＴⅡ | 水平軸 時間軸感度 |
１０ns/div～５０s/div・１-２-５ステップ ロールモード：１００ms/div～５０s/div |
| 水平軸 モード |
メイン・拡大波形・ＸＹ | 水平軸 確度 |
±５０ppm |
| 波形取込 リアルタイムサンプリングモード |
最大２５０MS/s：１チャンネル使用時 最大１２５MS/s：２チャンネル使用時 |
波形取込 垂直分解能 |
８ビット |
| 波形取込 メモリレコード長 |
５１２K | 波形取込 取込モード |
サンプル・ピーク・平均 |
| 波形取込 ピーク検出 |
１００ns | 波形取込 平均数 |
２・４・８・１６・３２・６４・１２８・２５６から選択 |
| 周波数カウンタ 分解能 |
６桁 | 周波数カウンタ トリガ感度 |
３０Vrms以下 |
| 周波数カウンタ 確度 |
±(５１ppm+１d) | 周波数カウンタ 測定範囲 |
２Hz～２５MHz(２Hzは測定不可) |
| 周波数カウンタ ソース信号 |
トリガソースで選択したCH１・CH２の周波数を測定 | ディスプレイ ＬＣＤ |
７インチカラー液晶 表示タイプ：ライン・ドット |
| ディスプレイ 画素数 |
４００(垂直)×４８０(水平) | ディスプレイ 目盛 |
８×１２div |
| ディスプレイ 補間方式 |
Sin(x) / x | ディスプレイ 表示時間 |
オフ・１秒・２秒・５秒・無制限 |
| ディスプレイ フォーマット |
ＹＴ・ＸＹ | ディスプレイ 波形輝度 |
波形輝度：１%～１００% グリッド(目盛)輝度：１%～１００% |
| ディスプレイ 背景色 |
1：グレー、2：ブルー、3：レッド、4：淡いブルー | インターフェイス ＵＳＢメモリ |
ＵＳＢ１.１/２.０フルスピード処理 画像データ(BMP)/レコーダ(REC)/波形データ(DAT) ※１ |
| 電源 | 入力電圧：１００～２４０VACrms・５０～６０Hz １００～１２０VACrms・４００Hz 消費電力：最大１００ＶＡ |
本体使用環境 | 仕様保証温度範囲：２０～３０℃ 最大動作温度範囲：０℃～４０℃ 相対湿度：９０%RH以下 at ３５℃以下 ６０%RH以下 at ３５～４０℃ 高度・動作時 ：２,０００m以下 ・非動作時：１５,０００m以下 |
| 本体保存環境 | 周囲温度：－１０～５０℃ 相対湿度：９０%RH以下 |
本体外形寸法 | W３０６×H１４７×D１２２mm ※突起部含まず。 |
| 本体質量 | 約２.２Kg | 付属品 ※２ | 電源ケーブル・プローブ２個・クイックガイド |
| ＪＡＮコード | 49 81046 16415 3 | 付属プローブ 減衰比 |
×１０→１０：１ ×１ →１：１ |
| 付属プローブ 周波数帯域幅 |
×１０：ＤＣ～２５MHz ×１ ：ＤＣ～６MHz |
付属プローブ 入力インピーダンス |
×１０：１０MΩ ×１ ：１MΩ |
| 付属プローブ 入力容量 |
×１０：１４.５～１７.５pF ×１ ：８５～１１５pF |
付属プローブ 最大入力電圧 |
×１０：ＤＣ６００V ※３ ×１ ：ＤＣ２００V ※３" |
| 付属プローブ 使用環境 |
周囲温度：－１０～５０℃ 相対湿度：８５%RH以下 |
付属プローブ ケーブル長 |
１３０±３cm |
| 付属プローブ 質量 |
約５５g | 付属プローブ 安全規格 |
ＩＥＣ-６１０１０ ＣＡＴ Ⅱ ×１：１５０VAC・×１０：３００VAC |
| 備考 | ※１. ＵＳＢメモリに保存したレコーダ(REC)と波形データ(DAT) のファイルは、ＡＤ-５１４３でのみお使いになれます。 ※２. 取扱説明書は、付属していません。㈱エー・アンド・デイ社ウェブサイトよりダウンロードして下さい。 ※３. 最大入力電圧は、周波数が上がると低下します。商品説明もご参照下さい。 |
|---|
商品説明

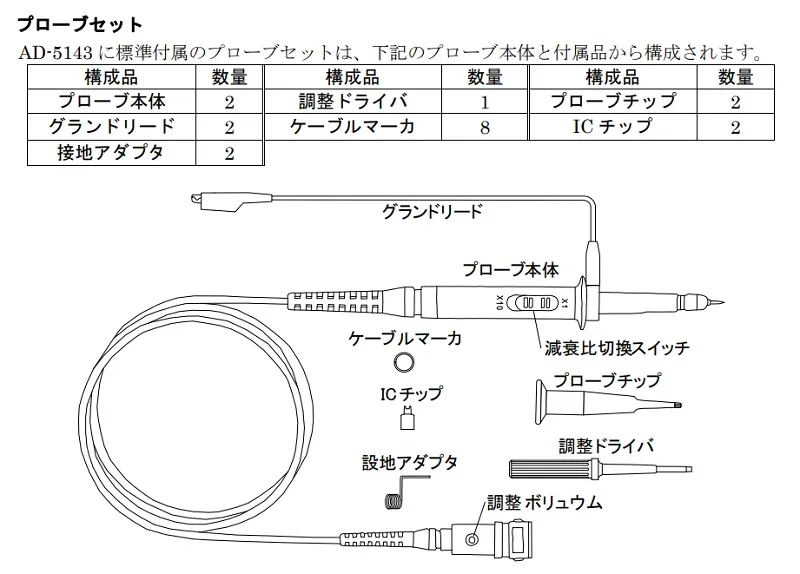

【付属プローブについて】AD-5143
●ＡＤ-５１４３付属のプローブは、周波数帯域：ＤＣ～２５MHz・入力インピーダンス：１MΩのオシロスコープに使用できる受動プローブです。
また、減衰比切換スイッチにより１０：１と１：１の減衰比を選択できます。

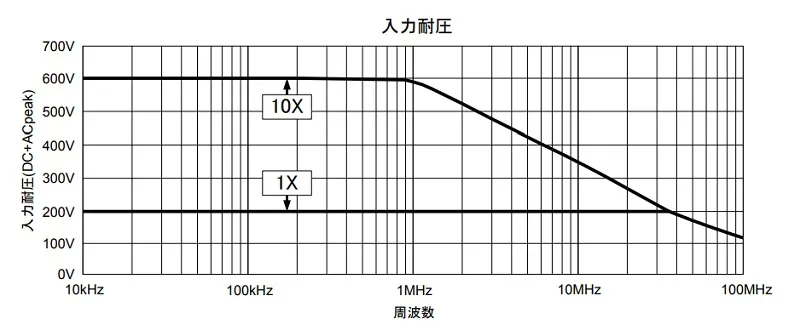

●付属プローブの最大入力電圧は、周波数が上がると低下します。(入力耐圧の表をご参照下さい)
●プローブを破損した場合、別売アクセサリとして１セットずつ購入できます。別売アクセサリでご購入の場合は、仕様(周波数帯域や構成等)が異なります。
【安全にお使いいただくために】A&D 専門機器
本器は、一般家庭や一般消費者向けに設計・製造された製品ではありません。
電気的知識(工業高校の電気系学科卒業程度)を有する方が、直流安定化電源についてや取扱説明書の内容を理解し、安全を確認した上でご使用下さい。
電気的知識のない方がご使用される場合、事故に繋がる可能性がありますので、必ず電気的知識を有する方の監督下でご使用下さい。
