- ＡＤ-８５６１-ＭＩ０５-ＪＡ：マルチインタフェース 外部スケール接続用
ＡＤ-８５６１-ＭＩ０５-ＪＡ：マルチインタフェース 外部スケール接続用
対応器種：ＧＣシリーズ
マルチインターフェイス ＡＤ-８５６１は、個数計ＧＣシリーズのＲＳ-２３２Ｃ出力に接続することで、次のこと可能になります。
■Ｄ-sub９pinにプリンタなどを接続して、計量データの送受信
■ＵＳＢ TypeＡにバーコードリーダーやキーボードからのテキスト受信
■ロードセル端子台より外部スケールとの組合せが可能
仕様
| 商品番号 | 3005AD8561-MI05-JA | 製品名 | マルチインタフェース：外部スケール接続用 |
|---|---|---|---|
| 型番 | ＡＤ-８５６１-ＭＩ０５-ＪＡ | 使用可能な計量器 | 個数計 ＧＣシリーズ |
| 表示 | 電源ＯＮ：ＬＥＤ 青 ＵＳＢ TypeＡ接続：ＬＥＤ 白/赤 Ｅrror：ＬＥＤ 赤 |
使用温度範囲 | －１０～４０℃ ※ 結露しないこと |
| 電源 | ・計量器からの供給 ・ＡＣアダプタ：センターマイナス ＤＣ９V～１２V・５００mA～ |
消費電力 | 約０.２ＶＡ ※ＵＳＢ TypeＡ未接続時 |
| 寸法 | W１９５×D６０×H４０mm | 質量 | 約１９０g |
| 材質 | ケース：ＡＢＳ樹脂 磁石：フェライト 磁石受部：鉄 |
コネクタ形状 | ＲＳ-２３２Ｃ：Ｄ-sub９Ｐin ＵＳＢ Ｈost：TypeＡ 端子台：７端子・外部スケール接続用 |
| 付属品 | Ｄ-sub９Ｐinケーブル：計量器接続用 取扱説明書・端子台カバー |
ＪＡＮコード | 49 81046 20134 6 |
機能一覧
- プリンタ連動
- ＲＳ出力
- ＵＳＢ出力
- ＲＳ-２３２Ｃ
※オプション追加で可能な機能を含みます。
商品説明

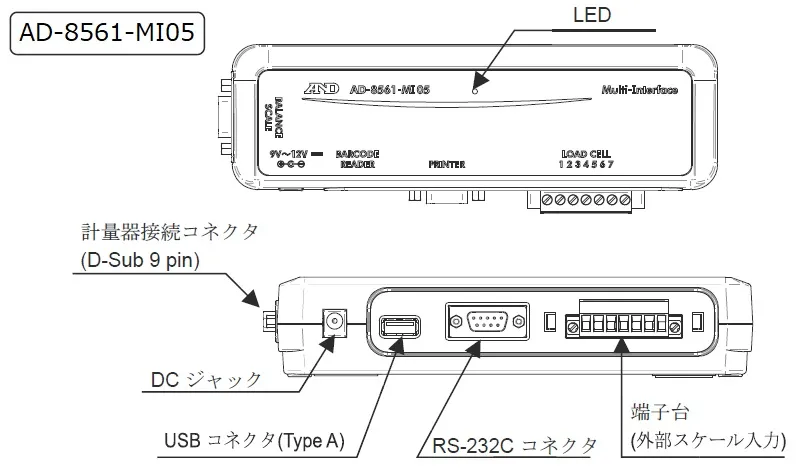

【各部の名称】AD-8561-MI05
マルチインターフェース ＡＤ-８５６１-ＭＩ０５のコネクタ配置と各部の名称は、右図のようになっています。
【ＲＳ-２３２Ｃ通信仕様】AD-8561-MI05
このポートでは、ＲＳ-２３２Ｃインターフェイスによる、計量器とプリンタ間または、計量器とＰＣ間の通信ができます。
通信仕様は、次の通りです。
■通信規格：ＥＩＡ ＲＳ-２３２Ｃ
■通信方法：双方向・半二重伝送方式
■同期方式：調歩同期式(非同期)
■信号形式：※印は、変更可能です。取扱説明書をご参照下さい。
・ボーレート※ ：２４００bps
・ビット長※ ：７bits
・パリティ※ ：ＥＶＥＮ
・スタートビット：１bit
・ストップビット：１bit
・使用コード ：ＡＳＣＩＩ
・ターミネーター：ＣＲ(０Ｄh)・ＬＦ(０Ａh)
・ビット構成は、右図をご参照下さい。
■ピン配置：右図をご参照下さい。
【ＵＳＢコネクタ：TypeＡ】AD-8561-MI05
モードと送信データ
■キーモード：計量器がＩＤ検索/登録、品目検索/登録時に使用します。
・ＩＤ検索/登録：入力したデータの下６桁の数字をＩＤとして認識します。
・品目検索/登録：入力したデータの先頭から最大２０桁の文字列を品目として認識します。
前方一致検索ができます。
■コマンドモード：計量器にコマンドを送信する時に使用します。
・コマンドは、計量器の取扱説明書をご確認下さい。
・最大６４桁の文字列を送信できます。

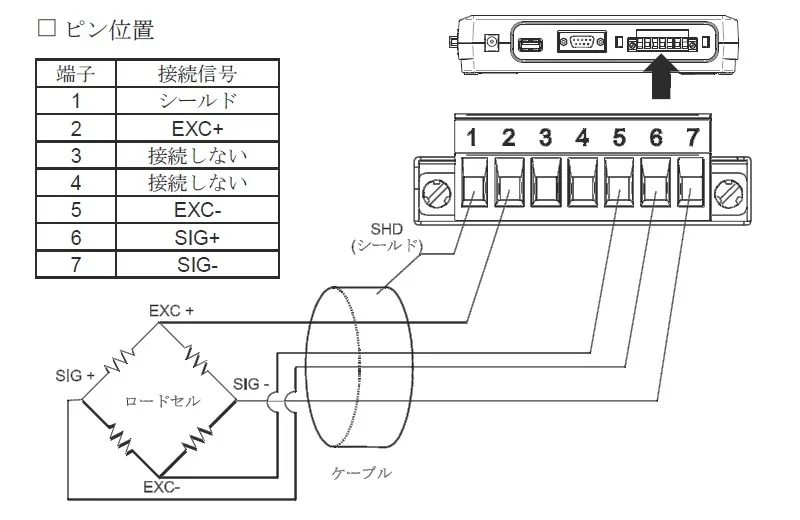

【外部スケール接続用端子台】AD-8561-MI05
このポートでは、別売りの計量台(ＳＢシリーズなど)を端子台に接続し、計量データを計量器に送信します。
■ピン配置：右図をご参照下さい。
