- デジタルマルチメーター ＡＤ-５５０４
デジタルマルチメーター ＡＤ-５５０４
測定項目：直流電圧・交流電圧・直流電流・交流電流・抵抗値・周波数・デューティ比・コンデンサ容量・ダイオードテスト・導通テスト
ＡＤ-５５０４は、電圧・電流・抵抗・周波数・デューティ比・コンデンサの測定と、ダイオードチェック・導通チェック・非接触電圧検知機能(NCV機能)のチェック機能を持った多機能タイプのデジタルマルチメーターです。また、オートレンジ機能・表示ホールド機能・スリープ機能・バックライト機能も搭載しています。
●オートレンジ切り替え機能
●電池の消耗を防ぐスリープ機能
●様々な測定項目やチェック機能
●表示ホールド機能
●見やすいバックライト機能
●非接触電圧検知機能

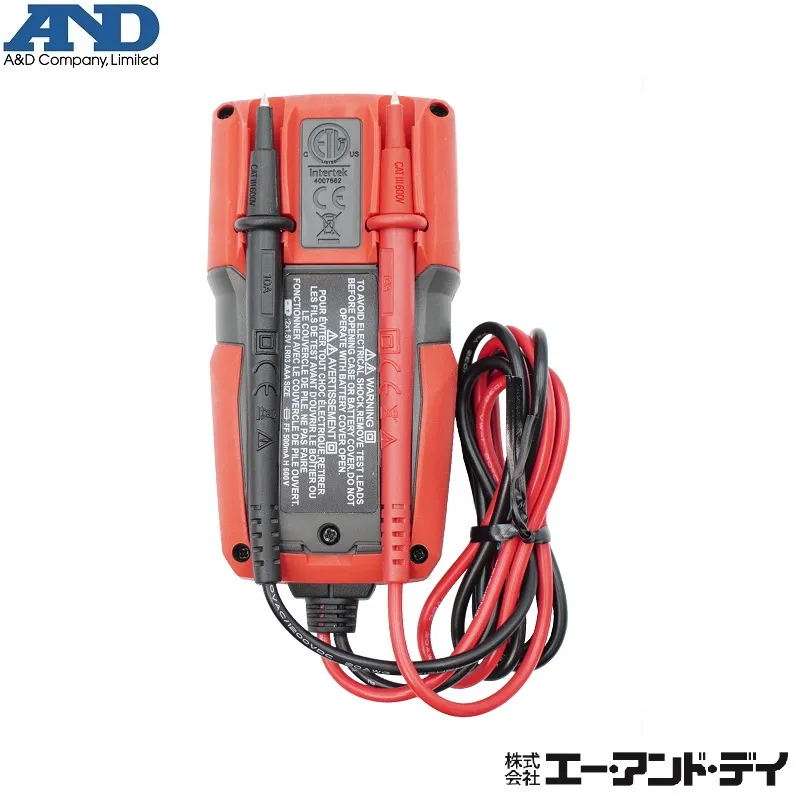

●テストリード収納スロット付
仕様
| 商品番号 | 8005AD5504 | 名称 | デジタルマルチメーター |
|---|---|---|---|
| 型式 | ＡＤ-５５０４ | 直流電圧 | レンジ：４００m/４/４０/４００/６００V 精度：±(０.５%rdg+５dgts) ※１ |
| 交流電圧 | レンジ：４/４０/４００/６００V 精度：±(１.２%rdg+５dgts) ※１ |
直流電流 | レンジ：４００μ/４,０００μ/４０m/４００mA 精度：±(１.８%rdg+５dgts) ※１ |
| 交流電流 | レンジ：４００μ/４,０００μ/４０m/４００mA 精度：±(２.０%rdg+８dgts) ※１ |
抵抗 | レンジ：４００/４k/４０k/４００k/４M/４０MΩ 精度：±(１.０%rdg+２dgts) ※１ |
| コンデンサ容量 | レンジ：５０n/５００n/５μ/５０μ/１００μF 精度：±(３%rdg+１５dgts) ※１ |
周波数 | レンジ：５/５０/５００/５k/５０K/５００KHz 精度：±(０.１%rdg+５dgts) ※１ |
| デューティ比 | レンジ：０.１～９９.９% | ダイオードテスト | ダイオードの順方向電圧を測定 |
| 導通テスト | 約１０Ω以下でアラーム(ブザー)音が鳴動 | 回路保護素子 | セラミック速断ヒューズ ５００mA/６６０V・Φ６×３２mm |
| 表示 | 液晶表示 最大カウント数：３９９９カウント |
最大入力電圧 | ＤＣＶ：６００VDC ＡＣＶ：６００Vrms |
| 最大入力電流 | mAレンジ：４００mA μAレンジ：４,０００μA |
入力インピーダンス | 約１０MΩ以上 ※直流/交流電圧レンジにて |
| サンプリングレート | ４回/秒 | 精度保証温湿度範囲 | 温度：１８～２８℃ 湿度：７５％RH以下 ※結露しないこと |
| 動作温湿度範囲 | 温度：０～４０℃ 湿度：７５％RH以下 ※結露しないこと |
電源 | 単４形乾電池×２個 |
| 電池寿命 | 約１５０時間以上 ※２ ※アルカリ電池使用時 |
スリープモード機能 | 約３０分間何も操作しないと、 自動的に表示が消えます。 |
| 外形寸法 | W５８×H１１２×D３５mm | 本体質量 | 約１８０g：電池含む |
| 付属品 | 取扱説明書 モニタ用電池(本体内蔵) ※３ |
ＪＡＮコード | 49 81046 19715 1 |
| 備考 | ※１. 精度(確度)は、最高確度を表示しています。 ※２. 使用環境や使用状況により電池の寿命は短くなる場合があります。 ※３. 付属の電池はモニター用の為、寿命が短い場合があります。 |
|---|
機能一覧
- 電圧測定
- 電流測定
- 抵抗測定
- コンデンサ測定
- 周波数測定
- デューティ比測定
- 導通テスト
- ダイオードテスト
- データホールド
- 自動レンジ切替
- ローバッテリ表示
- スリープモード
- ＮＣＶ機能
※オプション追加で可能な機能を含みます。
商品説明
【非接触電圧検知機能(ＮＣＶ機能)】A&D Tester
本機能は、交流１００V/５０-６０Hzの交流電圧源に本製品上部を８mm以内に近づけると、「NCV」 表示灯が点灯し、近くに交流電圧源があることを知らせます。まれに近くの金属などに反応して点灯してしまうことがありますが故障ではありません。なお、直流電流源に対しては、検知することができません。
１．ロータリースイッチを任意の位置に合わせます。
２．本体の上部を被測定対象に近づけます。
３．被測定対象に交流電圧源があれば、「NCV」表示灯が点灯します。
【危険区域測定】A&D Tester
工業用電力ラインは電源電圧の数倍のインパルス状のノイズを含んでいます。このような電力ラインを測定する場合は重大な事故を生じる可能性があります。屋内の分電盤や安全装置より内側の屋内配線(ＣＡＴ.Ⅲ)やコンセントに接続した先(ＣＡＴ.Ⅱ)もしくはコンセントからトランスなどを経由した機器内の2次側電気回路(ＣＡＴ.Ⅰ)においてデジタルマルチメーターを使うことができます。
ただし、ＣＡＴ.Ⅰ～ＣＡＴ.Ⅲ区域でも安全上、２５０V以上の工業用電力ラインでは測定を行わないでください。また、安全装置の入ってないラインでの測定は行わないでください。
※ＣＡＴ.の区域は国際安全規格ＩＥＣ６１０１０や国内のＪＩＳ Ｃ １０１０で定められる安全規格です。
ＣＡＴ.Ⅰ：コンセントから電源変圧器を経由した２次側の過電圧制御がされている回路
ＣＡＴ.Ⅱ：コンセントに接続する電源コード付き機器の１次側
ＣＡＴ.Ⅲ：直接分電盤から電気を取り込む機器の１次側及び分岐部からコンセントまでの回路
ＣＡＴ.Ⅳ：引き込み線で使用される電気計器及び１次過電流保護装置
【乾電池使用上のお願い】A&D
●本体電池の交換時は、全ての電池を交換して下さい。
●新しい電池と一度使用した電池を混ぜて使用しないで下さい。
●電池は、必ず同種のものをご使用下さい。
●破裂や液漏れの恐れがありますので、充電・ショート・分解・加熱・火中への投入はしないで下さい。
●環境保全のため、使用済みの電池は、市町村の条例に基づいて処理して頂きますようお願い致します。
