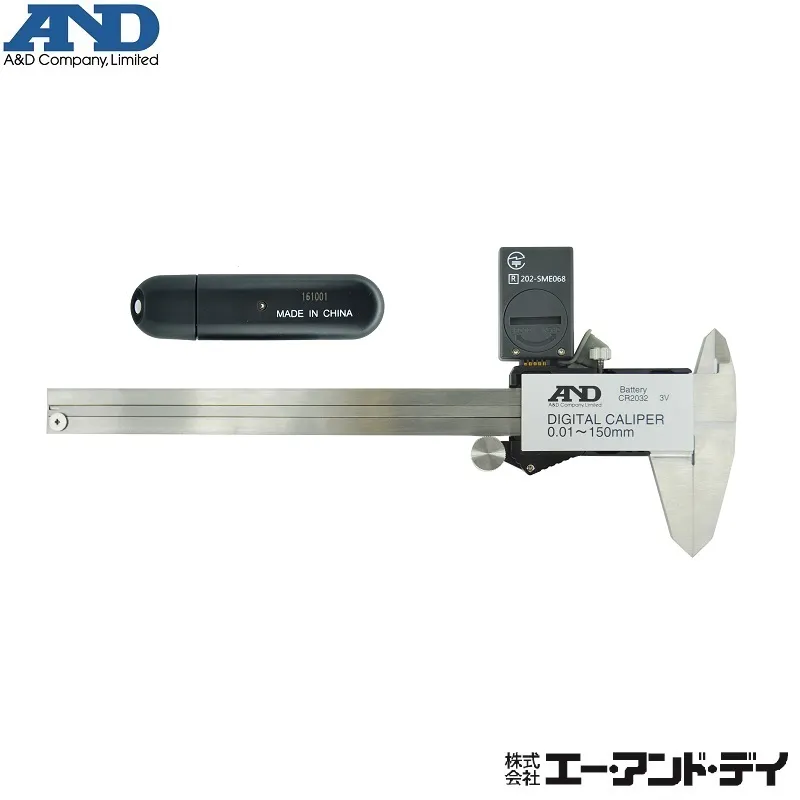

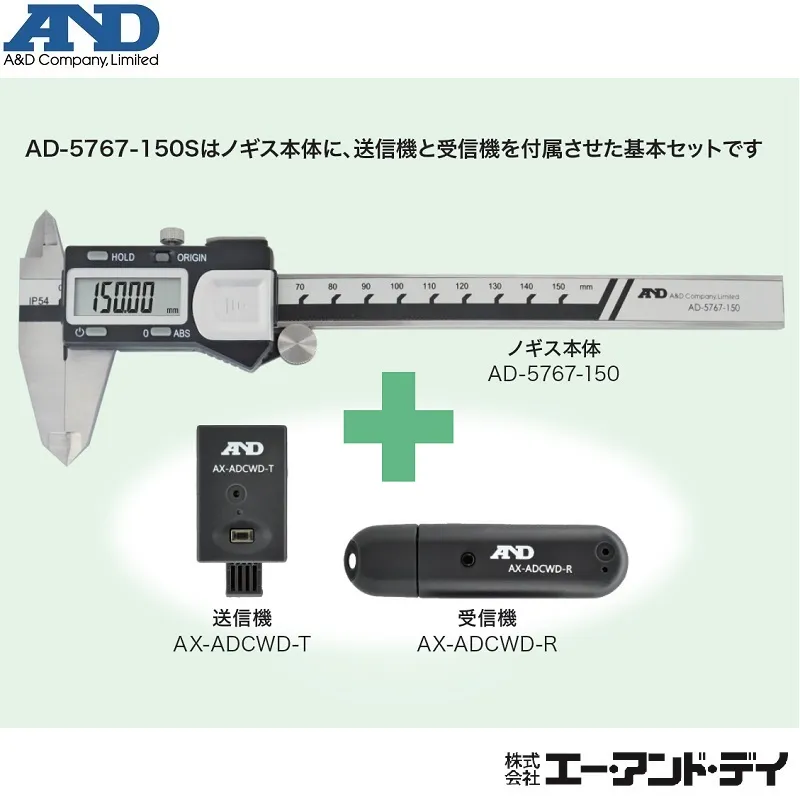

ワイヤレスデジタルノギス ＡＤ-５７６７-１５０Ｓは、本体ＡＤ-５７６７-１５０に送信機ＡＸ-ＡＤＣＷＤ-Ｔと 受信機ＡＸ-ＡＤＣＷＤ-Ｒを付属した基本の製品セットです。

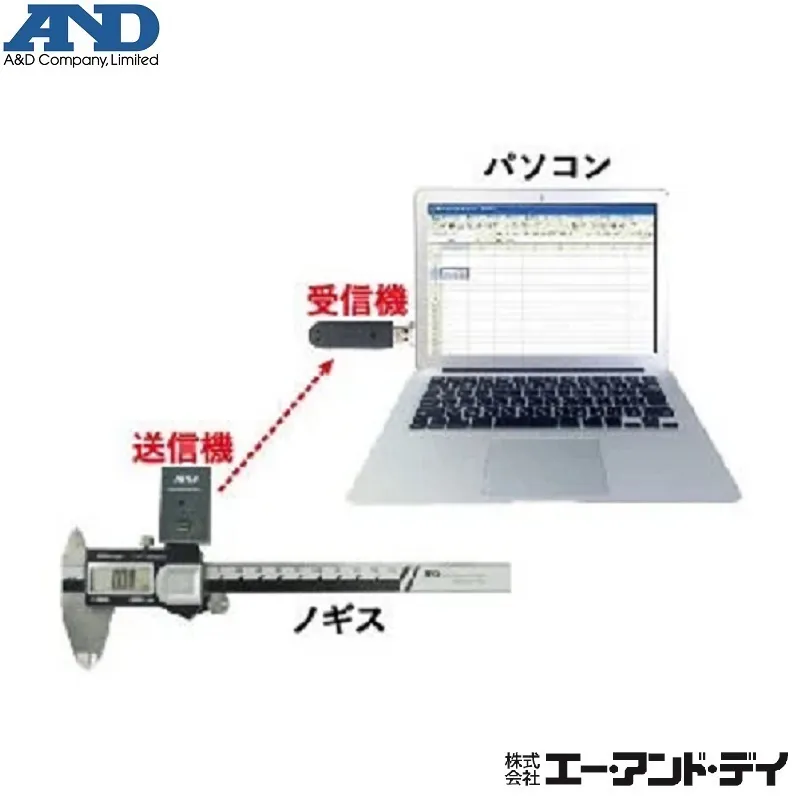

ワイヤレスで、測定値のデータ送信が可能です。専用ソフトが不要で、Ｅxcelなどにデータ取り込みが可能です。
手書き記録による記入ミスを解消でき、測定データの信頼性が向上します。計測データの管理業務の効率化が可能で、部品や製品の検査・品質管理に便利です。

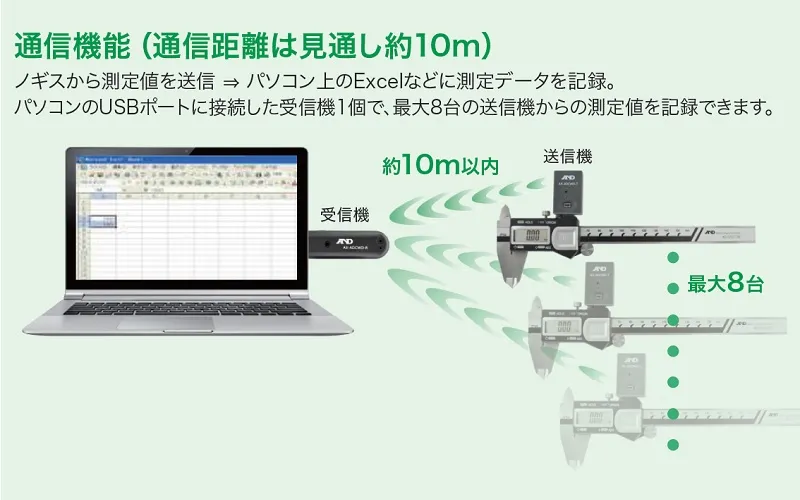

パソコンのＵＳＢポートに接続した受信機１個で最大８台のノギスの測定データが取り込めます。
複数台のノギスでデータを取り込む場合は、本製品セットのほかに別製品のノギス本体ＡＤ-５７６７-１５０と送信機ＡＸ-ＡＤＣＷＤ-Ｔをお買い求め下さい。

※ 送信機と受信機の仕様は、下記をご参照下さい。
　　■通信ユニット 送信機 ＡＸ-ＡＤＣＷＤ-Ｔ■
　　■通信ユニット 受信機 ＡＸ-ＡＤＣＷＤ-Ｒ■

ノギスでは、様々な長さを測ることができますが、測定したい場所によって測定方法が異なります。
ここでは、ノギスの4つの測定方法をご紹介いたします。

[外側測定]
測定物の外径を測る際には、外側測定用ジョウで測定物を挟み込み、外側測定面を測定物に密着させて測定します。

[内側測定]
穴やパイプなどの内径を測る際には、内側測定用ジョウ(クチバシ)を測定部分に差し込み、内側測定面を測定物に密着させて測定します。

[深さ測定]
穴や溝の深さを測定する際には、デプス基準面を測定部分に密着させ、デプスバーを挿入して底に当てて測定します。
デプスバーを使った深さ測定は不安定なため、測定面が十分に広い場合には、段差測定を行ってください。

[段差測定]
段差測定面を測定部分に差し込み、測定します。
段差の隅が丸みを帯びている場合には、デプスバーを使った深さ測定を行ってください。
スライダーを閉じたときに、本尺とスライダーの端が一致しないノギスは段差測定ができません。

ノギスで測定する際、正しい使用方法で測定しないと、結果に誤差が出てしまいます。デジタルノギスでも同じことが言えます。
ここでは、ノギスで測定物の長さを正しく測る際の注意点を測定方法ごとに分けてご紹介いたします。

[外側測定]
①測定物の挟み方
外側測定を行う際には、ジョウの先端で挟むのではなく、外側測定面の中央部で測定物を挟んで測定してください。
その際、奥の「逃がし」と呼ばれる凹み部分は使わないように注意してください。
サムローラーが付いている場合は、サムローラーを転がし、外側測定面に対して測定物が垂直に密着するように調整を行ってください。

②ジョウの角度
測定物をジョウで挟む際、ジョウが測定物の軸に対して垂直になるように挟んでください。

[内側測定]
③クチバシの位置(円柱)
円柱などの穴径の測定時には、クチバシ(内側測定用ジョウ)を円の中心に差し込み、直径に一致させます。

④クチバシの位置・角度
クチバシは先端で測るのではなく、穴や溝に深く入れてください。
また、クチバシを測定物の中心線と平行になるように当ててください。
穴径の測定時には、クチバシを測定物の中心線に対して垂直になるように差し込みます。

[深さ測定]
⑤デプスバーの位置・角度
穴や溝の深さを測る際には、デプスバーを穴の底に当て、デプス基準面を縁に密着させて垂直に立ててください。
穴の底の隅が丸くなっている場合もあるので、逃がしを隅に当てるようにしてください。

[段差測定]
⑥測定物とノギスの密着
段差測定面の中央部で挟み、測定物の段差と本尺・スライダーの段差を密着させてください。
また、必要以上の強い力を測定物に加えてしまうと正しい測定結果が得られないので、測定物を強く押さえすぎないように気を付ける必要があります。

デジタルノギスを使用する際、ゼロリセットを利用することで、直接測定の他に測りたい対象物の寸法に関係のある別の測定結果を用いて測定する「間接測定」や２つの測定物の寸法差を測定する「比較測定」が可能になります。
ここでは、間接測定・比較測定の測定例をそれぞれ２つずつご紹介いたします。

[間接測定１]同一径の２つの穴の中心間寸法の測定
　　　　　Ａの寸法を測定したまま、ゼロリセットします。
　　　　　次にそのままＢの寸法を測定することで、中心間Ｃの寸法が測定可能です。

[間接測定２]穴あきの測定物の底面部分の厚み測定
　　　　　Ｄの寸法を測定したまま、ゼロリセットします。
　　　　　次にそのままＥの寸法を測定することで、Ｆの寸法が測定可能です。

[比較測定１]２つの測定物の寸法差の測定：２つとも外径測定
　　　　　Ｇの寸法を測定したまま、ゼロリセットします。
　　　　　次にそのままＨの寸法を測定することで、ＧとＨの寸法差が測定可能です。

[比較測定２]２つの測定物の寸法差の測定：外径測定と内径測定
　　　　　Ｉの寸法を測定したまま、ゼロリセットします。
　　　　　次にそのままＩの寸法を測定することで、ＩとＪの寸法差が測定可能です。

ＪＩＳ及び国際規格ＩＥＣに規定された等級ＩＰ５４です。
■ちり・ほこりなどの固体に対して５級：１ｍｍ未満のちりの侵入を完全に防止することは出来ない、器具の所定の動作および安全性を阻害する量のちりの侵入がないこと＝防じん形

■水に対して４級：いかなる方向からの水の飛沫を受けても有害な影響がないもの＝防まつ形

■この製品は完全防水タイプではありませんので、水に濡れた状態では正しい測定ができません。
