ひょう量:420g
最小表示:0.001g

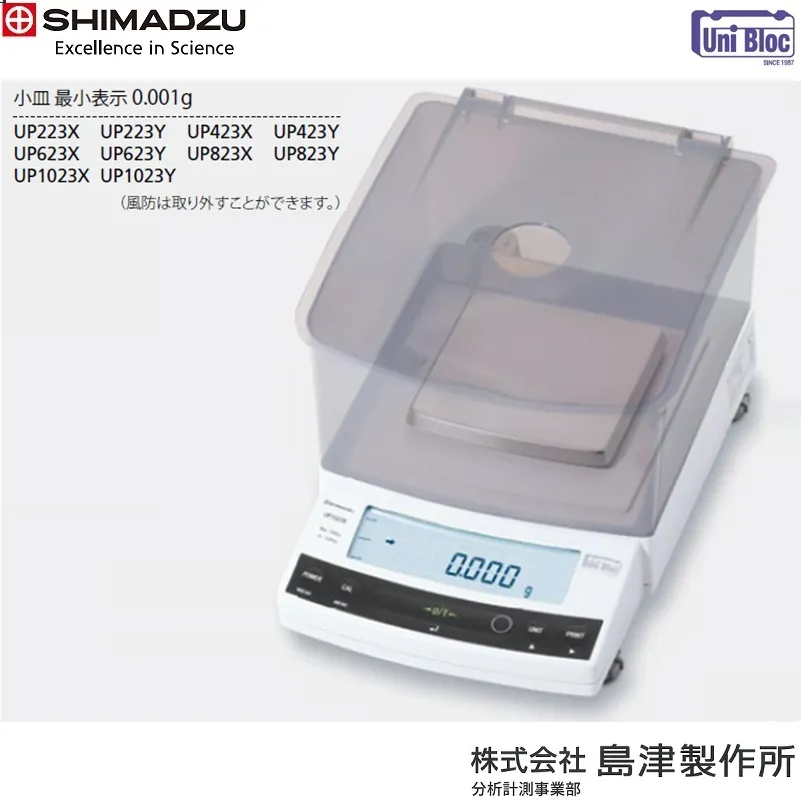

世界最高級の反応速度・堅牢性を備える上皿天びん「UPシリーズ」は、微量計量における反応時間を、従来モデル「UW/UXシリーズ」の約1/9に短縮しました。「反応速度の大幅な向上」および、耐衝撃性に優れた「UniBlocセンサ」採用による「ダウンタイムの低減」によって上皿天びんを用いた計量作業の効率化に貢献いたします。
製薬・化学メーカーや製造ライン、物流倉庫のピッキング工程では、数百g~数kgの計量作業が主流です。計量頻度が高いため、応答性と耐衝撃性・堅牢性が特に求められます。多機能で高性能な「UPシリーズ」は、様々な現場の業務効率の改善に貢献していきます。
●クラス最速の応答性能
●優れた耐衝撃性
●薬品に強いアルミダイカスト製ボディ
●比重測定・コンパレータ出力など充実の機能
●PC接続可能
商品番号 | 100374600-03 | 製品名 | 上皿天びん |
---|---|---|---|
型名 | UP423X | ひょう量 | 420g |
最小表示 | 0.001g | 繰返し性(標準偏差) | ≦0.001g |
直線性 | ±0.002g | 応答時間※1 | 約1秒 |
感度の温度係数 10~30℃ |
±3ppm/℃ | 表示器 | バックライト付き液晶表示 |

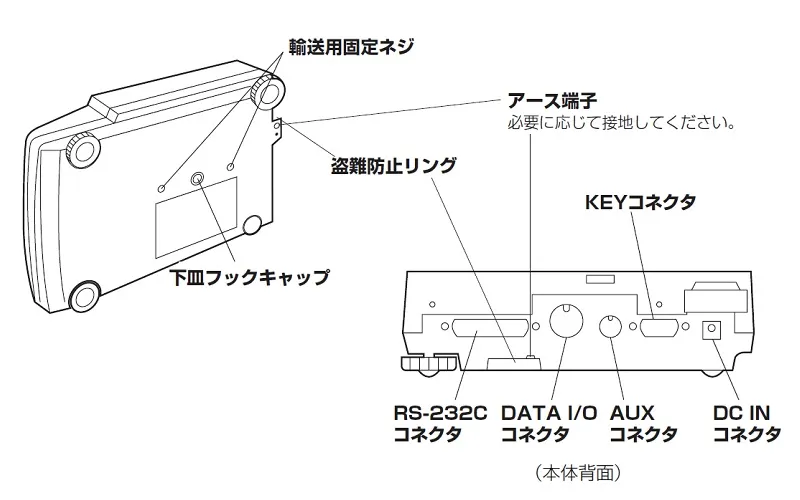

インターフェイス | RS-232C:D-sub9Pプラグ DATA-I/O・AUX・KEYコネクタ |
汚染度 | 2 |
過電圧カテゴリ | Ⅱ | 高度 | 2000mまで |
使用温湿度範囲 | 温度:5~40℃ 湿度:30~85%・結露しないこと |
設置環境 | 屋内使用に限る |
皿の大きさ | 約108×105mm | 本体の寸法 | 約190W×317D×79Hmm ※風防を除く |
本体質量 | 約3.4kg | 付属品 | ACアダプタ・風防・表示部保護カバー 取扱説明書・簡易操作シート |
メーカー品番 | S321-74600-03 |
備考 | ※1.応答時間は、代表値です。 |
---|
※オプション追加で可能な機能を含みます。
この商品の修理区分は「センドバック修理品」になります。
修理が必要な場合は、下記をご覧の上、お問い合わせください。

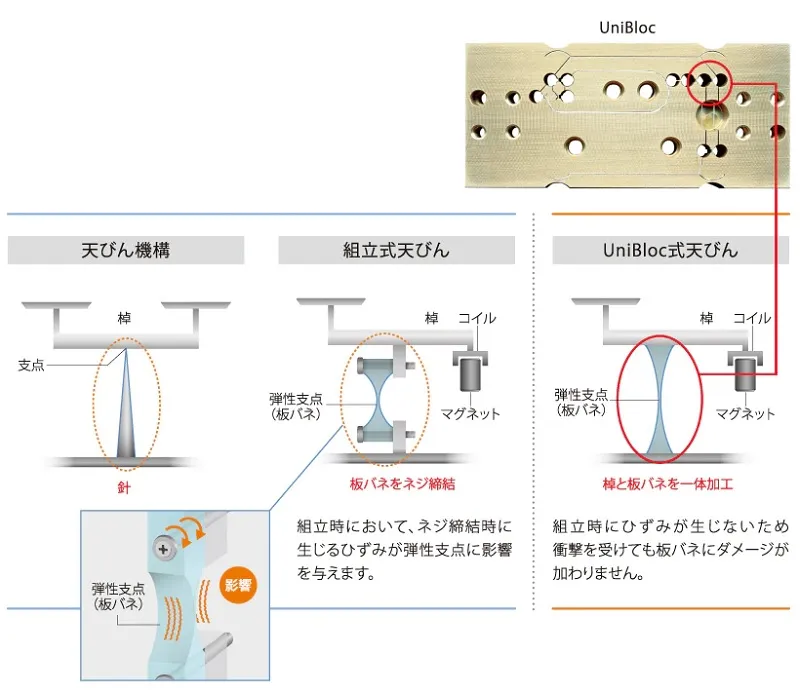

島津が世界に先駆けて開発したアルミ一体形質量センサ、OPFセンサに更に改良を重ねた質量センサです。

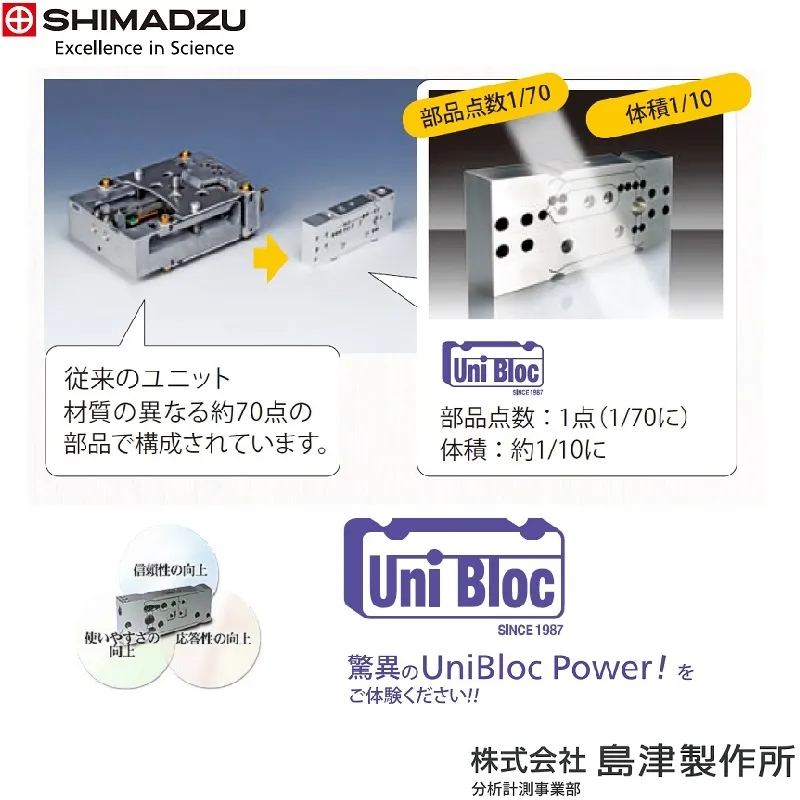

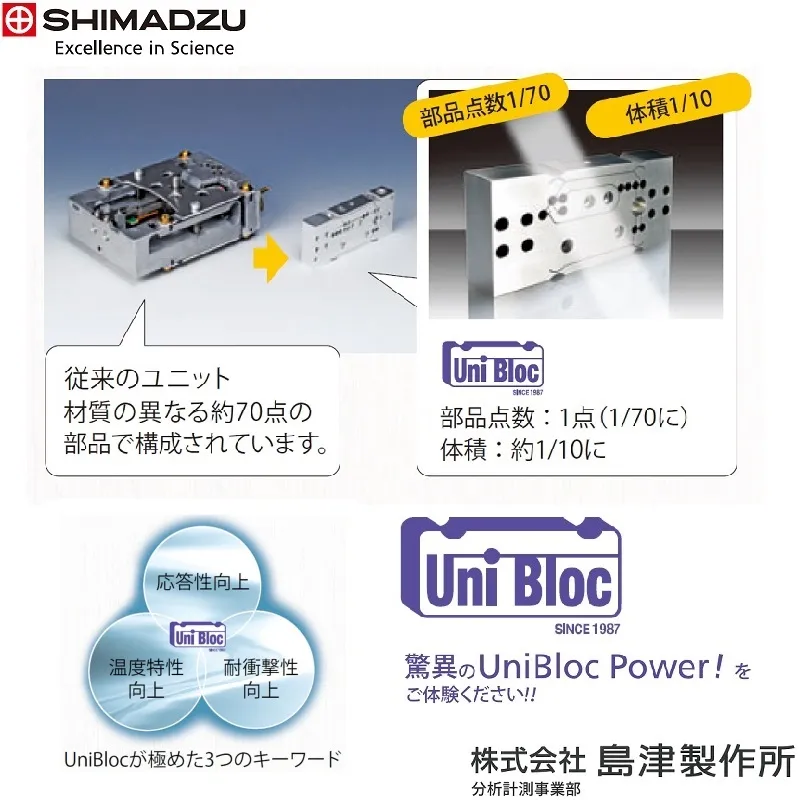

ユニブロックは、ひと塊のアルミ合金を精密放電加工し従来のセンサブロックを一体化したもので、ネジやバネなどを使用していません。その均一構造によって応答性と温度特性が格段に向上し、シンプルかつコンパクト化できたことにより耐衝撃性がUPしました。長期間の使用においても信頼性の高い質量測定が実現します。
精密な機器である上皿天びんは室温変化にも敏感です。室温変化により、本来は変わることのない質量測定値に影響を及ぼすため、都度感度校正が必要です。

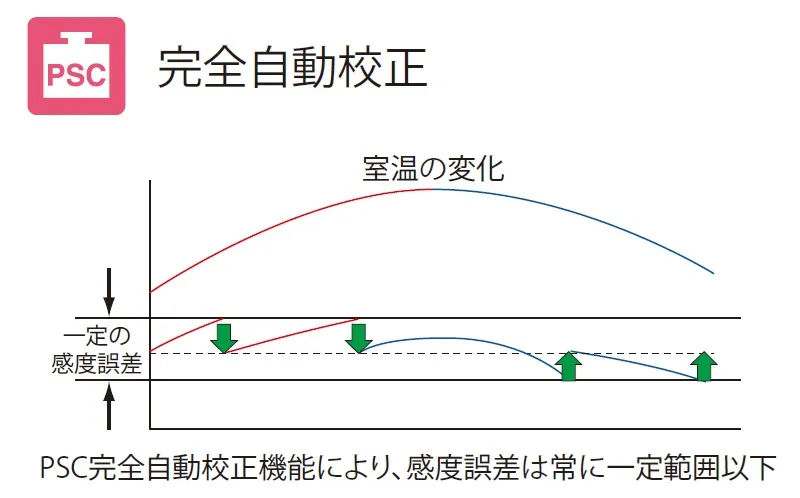

PSC(Perfect Self Calibration)は、天びんが感度に影響を及ぼす室温の変化をキャッチし、内蔵分銅により自動的に校正を開始します。そのため感度誤差は常に一定範囲以下になります。
測定者の方は感度校正を気にかけることなく、測定作業に専念できます。
モータ駆動の校正分銅を内蔵しています。
キー操作一つで、必要なときに、いつでも校正できます。
PCやPLCとの接続に便利なRS-232Cインタフェースを標準装備しています。
PC等へ秤量値を直接転送することでヒューマンエラーを防ぎます。
天びんデータ収集ソフトウェア「Balance Keys」を使ってお客様のアプリケーション上にキーボード入力感覚で直接天びんのデータを取り込めます。また複数台の天びんデータも取り込めます。
■RS-232Cインタフェース内蔵
RS-232Cインタフェースを最初から内蔵しています。
PCやPLCと接続の際、別途インタフェースを取り付ける必要はありません。
■USB接続の場合
オプションのUSB-シリアル変換キットを介してパソコンに接続可能です。
■下記主要各社のPLCで動作実績があります。
・三菱電機:Qシリーズ
・オムロン:CJ2シリーズ
・キーエンス:KV-8000
・IDEC:FC6Aシリーズ
■タイマーCAL
あらかじめ設定した時刻、例えば、始業前・昼休み・終業後などに天びんが自動的に校正を行います。
■【ISO対応校正記録が残ります】
プリンタ(オプション)を接続するだけで、「いつ」「どの天びん」を校正し「その結果どうだった」ということを自動的に印字できます。そのための面倒な設定は一切必要ありません。さらに、測定中いつでもデータが日付、時刻入りで印字することが可能です。また校正結果も日付、時刻入りで残せ、GLP/GMP/ISO9001が要求する計量管理やトレーサビリティの確立に最適です。
■個数測定もおまかせ
パーツカウンタ(計数はかり)としてお使いいただける個数測定機能を内蔵しています。
個数測定サンプルを5個までメモリでき、呼び出しも簡単です。
■コンパレータ機能
あらかじめ上・下限値を設定しておくと、試料の重さにより合格・過量・不足が表示されます。
■積込測定[フォーミュレーション]
複数の成分をはかりこみ(調合)するのに便利です。
■%測定
設定した基準に対する%の値で計量できます。
■単位設定
あらかじめ単位設定をすることで、カラット計量やもんめ計量をすることが可能です。

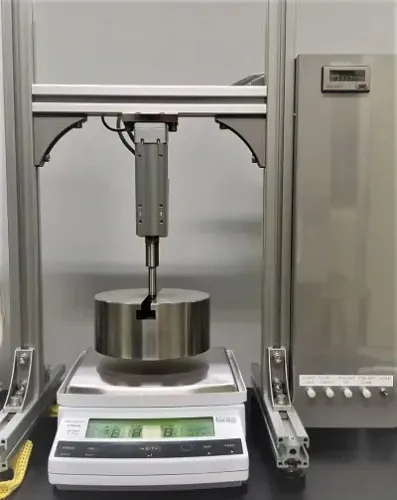

UPシリーズは耐衝撃性に優れたUniBlocの採用により、1000万回の耐久性試験にクリアしております。
■耐久性試験
・方法:1kgのおもりを1.5秒サイクルで乗せ降ろしを行う。
・判定基準:乗せ降ろし後当社日常点検規格をクリアすること。
・参考:計量法に定められている耐久性試験の回数は10万回です。
UPシリーズは、その100倍以上の耐久性を確認しました。
「国際規格 IEC 61010-1:2010」
計測・制御及び試験所使用電気機器の安全要求事項-第1部:一般要求事項に記載された要求事項のひとつで、環境内に存在しうる汚染のレベルを示す数字です。1~4までの4つのクラスに分かれ、通常天びんなどの測定器は私たちが活動している家庭やオフィス環境に相当する「汚染クラス2」に該当します。汚染クラスの数字が大きいほど、測定器にとって環境が厳しいものとなります。
「国際規格 IEC 61010-1:2010」
計測・制御及び試験所使用電気機器の安全要求事項-第1部:一般要求事項に記載された要求事項のひとつで、その測定器が耐えることができる、AC電源からの過渡的過電圧がどの程度かを表している分類のことです。一般に私たちが使用しているAC電源には、雷あるいは容量性・誘導性負荷の開閉によって過渡的な過電圧が生じる可能性があります。このとき予想される過渡的過電圧の大きさがどの程度かを考慮し、対象の測定器を接続してもよいAC電源の場所に関してⅠからⅣまでのカテゴリに分けたものが「過電圧カテゴリー」と呼ばれるものです。通常コンセントに接続する電源コードを使用した機器の一次側電路は「カテゴリーⅡ」とされています。
商品番号
|
通常単価(税別)
(税込単価) |
発送予定日
|
製品名
|
型名
|
ひょう量
|
最小表示
|
繰返し性(標準偏差)
|
直線性
|
応答時間※1
|
感度の温度係数
10~30℃ |
表示器
|
インターフェイス
|
汚染度
|
過電圧カテゴリ
|
高度
|
使用温湿度範囲
|
設置環境
|
皿の大きさ
|
本体の寸法
|
本体質量
|
付属品
|
メーカー品番
|
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
100374600-01 | ¥183,880円 (¥202,268円) |
2024年11月26日(火) ~2024年12月02日(月) |
上皿天びん | UP223X | 220g | 0.001g | ≦0.001g | ±0.002g | 約1秒 | ±3ppm/℃ | バックライト付き液晶表示 | RS-232C:D-sub9Pプラグ DATA-I/O・AUX・KEYコネクタ |
2 | Ⅱ | 2000mまで | 温度:5~40℃ 湿度:30~85%・結露しないこと |
屋内使用に限る | 約108×105mm | 約190W×317D×79Hmm ※風防を除く |
約3.4kg | ACアダプタ・風防・表示部保護カバー 取扱説明書・簡易操作シート |
S321-74600-01 |
100374600-03 | ¥191,270円 (¥210,397円) |
2024年11月26日(火) ~2024年12月02日(月) |
上皿天びん | UP423X | 420g | 0.001g | ≦0.001g | ±0.002g | 約1秒 | ±3ppm/℃ | バックライト付き液晶表示 | RS-232C:D-sub9Pプラグ DATA-I/O・AUX・KEYコネクタ |
2 | Ⅱ | 2000mまで | 温度:5~40℃ 湿度:30~85%・結露しないこと |
屋内使用に限る | 約108×105mm | 約190W×317D×79Hmm ※風防を除く |
約3.4kg | ACアダプタ・風防・表示部保護カバー 取扱説明書・簡易操作シート |
S321-74600-03 |
100374600-04 | ¥216,710円 (¥238,381円) |
2024年11月26日(火) ~2024年12月02日(月) |
上皿天びん | UP623X | 620g | 0.001g | ≦0.001g | ±0.002g | 約1秒 | ±3ppm/℃ | バックライト付き液晶表示 | RS-232C:D-sub9Pプラグ DATA-I/O・AUX・KEYコネクタ |
2 | Ⅱ | 2000mまで | 温度:5~40℃ 湿度:30~85%・結露しないこと |
屋内使用に限る | 約108×105mm | 約190W×317D×79Hmm ※風防を除く |
約3.4kg | ACアダプタ・風防・表示部保護カバー 取扱説明書・簡易操作シート |
S321-74600-04 |
100374600-05 | ¥230,660円 (¥253,726円) |
2024年11月26日(火) ~2024年12月02日(月) |
上皿天びん | UP823X | 820g | 0.001g | ≦0.001g | ±0.003g | 約1秒 | ±3ppm/℃ | バックライト付き液晶表示 | RS-232C:D-sub9Pプラグ DATA-I/O・AUX・KEYコネクタ |
2 | Ⅱ | 2000mまで | 温度:5~40℃ 湿度:30~85%・結露しないこと |
屋内使用に限る | 約108×105mm | 約190W×317D×79Hmm ※風防を除く |
約3.4kg | ACアダプタ・風防・表示部保護カバー 取扱説明書・簡易操作シート |
S321-74600-05 |
100374600-06 | ¥251,170円 (¥276,287円) |
2024年11月26日(火) ~2024年12月02日(月) |
上皿天びん | UP1023X | 1020g | 0.001g | ≦0.001g | ±0.003g | 約1秒 | ±3ppm/℃ | バックライト付き液晶表示 | RS-232C:D-sub9Pプラグ DATA-I/O・AUX・KEYコネクタ |
2 | Ⅱ | 2000mまで | 温度:5~40℃ 湿度:30~85%・結露しないこと |
屋内使用に限る | 約108×105mm | 約190W×317D×79Hmm ※風防を除く |
約3.4kg | ACアダプタ・風防・表示部保護カバー 取扱説明書・簡易操作シート |
S321-74600-06 |
100374600-13 | ¥183,880円 (¥202,268円) |
2024年11月26日(火) ~2024年12月02日(月) |
上皿天びん | UP2202X | 2200g | 0.01g | ≦0.01g | ±0.02g | バックライト付き液晶表示 | RS-232C:D-sub9Pプラグ DATA-I/O・AUX・KEYコネクタ |
2 | Ⅱ | 2000mまで | 温度:5~40℃ 湿度:30~85%・結露しないこと |
屋内使用に限る | 約170×180mm | 約190W×317D×81Hmm | 約4.6kg | ACアダプタ・表示部保護カバー 取扱説明書・簡易操作シート |
S321-74600-13 | ||
100374600-15 | ¥191,270円 (¥210,397円) |
2024年11月26日(火) ~2024年12月02日(月) |
上皿天びん | UP4202X | 4200g | 0.01g | ≦0.01g | ±0.02g | バックライト付き液晶表示 | RS-232C:D-sub9Pプラグ DATA-I/O・AUX・KEYコネクタ |
2 | Ⅱ | 2000mまで | 温度:5~40℃ 湿度:30~85%・結露しないこと |
屋内使用に限る | 約170×180mm | 約190W×317D×81Hmm | 約4.6kg | ACアダプタ・表示部保護カバー 取扱説明書・簡易操作シート |
S321-74600-15 | ||
100374600-16 | ¥210,960円 (¥232,056円) |
2024年11月26日(火) ~2024年12月02日(月) |
上皿天びん | UP6202X | 6200g | 0.01g | ≦0.01g | ±0.02g | バックライト付き液晶表示 | RS-232C:D-sub9Pプラグ DATA-I/O・AUX・KEYコネクタ |
2 | Ⅱ | 2000mまで | 温度:5~40℃ 湿度:30~85%・結露しないこと |
屋内使用に限る | 約170×180mm | 約190W×317D×81Hmm | 約4.6kg | ACアダプタ・表示部保護カバー 取扱説明書・簡易操作シート |
S321-74600-16 | ||
100374600-11 | ¥156,800円 (¥172,480円) |
2024年11月26日(火) ~2024年12月02日(月) |
上皿天びん | UP422X | 420g | 0.01g | ≦0.008g | ±0.01g | 約0.6~1.0秒 | ±5ppm/℃ | バックライト付き液晶表示 | RS-232C:D-sub9Pプラグ DATA-I/O・AUX・KEYコネクタ |
2 | Ⅱ | 2000mまで | 温度:5~40℃ 湿度:30~85%・結露しないこと |
屋内使用に限る | 約108×105mm | 約190W×317D×79Hmm | 約3.4kg | ACアダプタ・表示部保護カバー 取扱説明書・簡易操作シート |
S321-74600-11 |
100374600-12 | ¥181,420円 (¥199,562円) |
2024年11月26日(火) ~2024年12月02日(月) |
上皿天びん | UP822X | 820g | 0.01g | ≦0.008g | ±0.01g | 約0.6~1.0秒 | ±5ppm/℃ | バックライト付き液晶表示 | RS-232C:D-sub9Pプラグ DATA-I/O・AUX・KEYコネクタ |
2 | Ⅱ | 2000mまで | 温度:5~40℃ 湿度:30~85%・結露しないこと |
屋内使用に限る | 約108×105mm | 約190W×317D×79Hmm | 約3.4kg | ACアダプタ・表示部保護カバー 取扱説明書・簡易操作シート |
S321-74600-12 |
100374600-18 | ¥171,570円 (¥188,727円) |
2024年11月26日(火) ~2024年12月02日(月) |
上皿天びん | UP4201X | 4200g | 0.1g | ≦0.08g | ±0.1g | 約0.6~1.0秒 | ±5ppm/℃ | バックライト付き液晶表示 | RS-232C:D-sub9Pプラグ DATA-I/O・AUX・KEYコネクタ |
2 | Ⅱ | 2000mまで | 温度:5~40℃ 湿度:30~85%・結露しないこと |
屋内使用に限る | 約170×180mm | 約190W×317D×81Hmm | 約4.6kg | ACアダプタ・表示部保護カバー 取扱説明書・簡易操作シート |
S321-74600-18 |
100374600-19 | ¥201,120円 (¥221,232円) |
2024年11月26日(火) ~2024年12月02日(月) |
上皿天びん | UP8201X | 8200g | 0.1g | ≦0.08g | ±0.1g | 約0.6~1.0秒 | ±5ppm/℃ | バックライト付き液晶表示 | RS-232C:D-sub9Pプラグ DATA-I/O・AUX・KEYコネクタ |
2 | Ⅱ | 2000mまで | 温度:5~40℃ 湿度:30~85%・結露しないこと |
屋内使用に限る | 約170×180mm | 約190W×317D×81Hmm | 約4.6kg | ACアダプタ・表示部保護カバー 取扱説明書・簡易操作シート |
S321-74600-19 |
